I cuscinetti a rulli conici sono un componente fondamentale in vari macchinari e attrezzature. Tra le diverse configurazioni disponibili, il cuscinetto a rulli conici a 4 corone si distingue per il suo design unico e le sue capacità. Questo articolo approfondisce le complessità dei cuscinetti a rulli conici a 4 corone, esplorandone le caratteristiche progettuali, le applicazioni, i vantaggi e le considerazioni sulla manutenzione.

Che cosa è un cuscinetto a rulli conici?

I cuscinetti a rulli conici sono progettati per sopportare contemporaneamente carichi assiali e radiali. Sono costituiti da un anello interno, un anello esterno e rulli conici disposti in modo che gli assi dei rulli convergano in un unico punto. Questa configurazione consente un'efficiente distribuzione del carico e migliora le prestazioni del cuscinetto in presenza di carichi elevati.

Struttura dei cuscinetti a rulli conici a 4 file

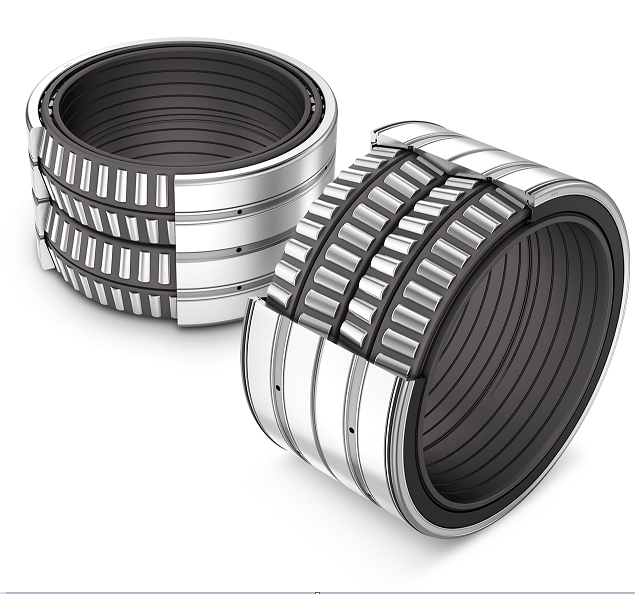

Un cuscinetto a rulli conici a 4 corone è costituito da quattro corone di rulli conici, il che ne aumenta significativamente la capacità di carico. I rulli sono disposti in modo da ottimizzare l'angolo di contatto, consentendo al cuscinetto di gestire efficacemente sia i carichi radiali che quelli assiali. Questa configurazione a più corone garantisce stabilità e riduce al minimo la deformazione sotto carico, rendendolo adatto ad applicazioni gravose.

Componenti chiave

1. Anello interno: L'anello interno è montato sull'albero e funge da pista di rotolamento per i rulli.

2. Anello esterno: L'anello esterno è fissato nell'alloggiamento e fornisce una struttura di supporto stabile.

3. Rulli conici: I rulli sono conici per facilitare una rotazione fluida e una movimentazione efficace del carico.

4. Gabbia: La gabbia mantiene i rulli in posizione, garantendo che siano distanziati uniformemente e riducendo l'attrito.

Caratteristiche del design

Capacità di carico

Uno dei vantaggi più significativi dei cuscinetti a rulli conici a 4 corone è la loro elevata capacità di carico. La disposizione a quattro corone consente l'utilizzo di un numero maggiore di rulli, distribuendo il carico in modo più uniforme e riducendo le sollecitazioni su ogni singolo rullo. Questa configurazione li rende ideali per applicazioni in cui sono prevalenti carichi pesanti.

Angolo di contatto

L'angolo di contatto nei cuscinetti a rulli conici è fondamentale per le loro prestazioni. Nelle configurazioni a 4 corone, questo angolo può essere ottimizzato per migliorare la capacità di sopportare carichi assiali. Un angolo di contatto più ampio aumenta la capacità del cuscinetto di supportare carichi assiali, rendendolo adatto ad applicazioni come riduttori e macchinari pesanti.

Rigidità e rigidità

Grazie alle molteplici file di rulli, i cuscinetti a rulli conici a 4 file presentano un'eccellente rigidità. Questa caratteristica riduce al minimo la flessione sotto carico, garantendo un allineamento e un funzionamento precisi dei macchinari collegati. La stabilità offerta da questi cuscinetti è essenziale nelle applicazioni che richiedono elevata precisione.

Applicazioni

I cuscinetti a rulli conici a 4 corone sono impiegati in vari settori grazie alla loro robustezza e alla capacità di sopportare carichi elevati. Ecco alcune applicazioni comuni:

1.Attrezzature per l'industria mineraria e l'edilizia

Nei settori minerario ed edile, attrezzature come escavatori, bulldozer e autocarri con cassone ribaltabile richiedono cuscinetti in grado di resistere a condizioni difficili e carichi pesanti. I cuscinetti a rulli conici a 4 file sono ideali per queste applicazioni, garantendo affidabilità e longevità.

2.Acciaierie

Le acciaierie operano in condizioni estreme, tra cui temperature elevate e carichi elevati. L'utilizzo di cuscinetti a rulli conici a 4 corone in apparecchiature come i laminatoi garantisce un funzionamento regolare e riduce i tempi di fermo macchina dovuti a guasti dei cuscinetti.

3.Turbine eoliche

Il settore dell'energia eolica trae vantaggio dalla robustezza dei cuscinetti a rulli conici a 4 corone. Questi cuscinetti vengono utilizzati nel riduttore e nel mozzo del rotore, dove devono resistere a carichi variabili mantenendo l'efficienza.

4.Applicazioni ferroviarie

Nei sistemi ferroviari, i cuscinetti a rulli conici a 4 corone sono utilizzati nelle boccole e nei motori di trazione. La loro capacità di sopportare carichi sia radiali che assiali li rende adatti alle condizioni dinamiche del trasporto ferroviario.

Vantaggi dei cuscinetti a rulli conici a 4 file

1.Elevata capacità di carico

Il vantaggio principale dei cuscinetti a rulli conici a 4 corone è la loro capacità di sopportare elevati carichi radiali e assiali. Questo li rende altamente efficaci nelle applicazioni gravose.

2.Usura ridotta

Grazie a un maggior numero di rulli che distribuiscono il carico, l'usura dei singoli componenti è ridotta al minimo, con conseguente maggiore durata e minori costi di manutenzione.

3.Versatilità

I cuscinetti a rulli conici a 4 corone sono versatili e possono essere utilizzati in diverse applicazioni in diversi settori. Il loro design consente loro di funzionare efficacemente sia in ambienti ad alta che a bassa velocità.

4.Stabilità migliorata

Il design multifilare offre una stabilità superiore, riducendo il rischio di disallineamento e garantendo un funzionamento fluido. Questo è particolarmente importante nelle applicazioni che richiedono elevata precisione.

Considerazioni sulla manutenzione

Sebbene i cuscinetti a rulli conici a 4 corone siano progettati per durare a lungo, una corretta manutenzione è essenziale per garantirne la longevità. Ecco alcuni suggerimenti chiave per la manutenzione:

1.Lubrificazione regolare

Una lubrificazione adeguata è fondamentale per ridurre l'attrito e l'usura. Controllare e rabboccare regolarmente il lubrificante per mantenere prestazioni ottimali.

2.Monitoraggio della temperatura

Un calore eccessivo può indicare potenziali problemi. Monitorare regolarmente la temperatura dei cuscinetti durante il funzionamento per rilevare tempestivamente eventuali anomalie.

3.Ispezione per usura

È necessario effettuare ispezioni di routine per verificare la presenza di segni di usura, come vaiolatura o rigature su piste e rulli. La diagnosi precoce dell'usura può prevenire guasti catastrofici.

4.Controlli di allineamento

Assicurarsi che i cuscinetti siano correttamente allineati durante l'installazione e per tutta la loro durata utile. Un disallineamento può causare un'usura irregolare e guasti prematuri.

Il cuscinetto a rulli conici a 4 corone è una straordinaria innovazione ingegneristica che offre elevata capacità di carico, stabilità e versatilità. Il suo design soddisfa le esigenze di diversi settori, dall'industria mineraria alle energie rinnovabili. Con una corretta manutenzione, questi cuscinetti possono offrire prestazioni e longevità eccezionali, rendendoli la scelta ideale per applicazioni gravose. Comprenderne le caratteristiche e le applicazioni può aiutare ingegneri e tecnici a prendere decisioni consapevoli nella scelta dei cuscinetti più adatti alle loro specifiche esigenze.
